国产亚洲高清av性色av_国产欧美日韩专区在线_亚洲免费a在线观看_影视综合自拍乱伦_色四月五月开心婷婷网_口工漫画18禁无遮挡▓3d_国产免费三级片网站_亚洲人成人无码网www国产软件_成人久久久精品国产乱码一区二区_日韩特黄精品视频免费在线看

　　相信朋友們都知道，浸滲劑按照浸滲介質(zhì)的不同區(qū)分為有機(jī)浸滲和無機(jī)浸滲，那么有機(jī)浸滲劑與無機(jī)浸滲劑本質(zhì)上的區(qū)別到底有哪些呢？今天，浸滲設(shè)備廠家小編就來簡單說說這個(gè)話題，詳情如下：

有機(jī)浸滲劑與無機(jī)浸滲劑本質(zhì)上的區(qū)別

　　浸滲劑的種類大體來分的話，就是無機(jī)浸滲劑和有機(jī)浸滲劑兩種，在一般的使用中，有機(jī)浸滲劑的成本會更高，但是效果卻比無機(jī)浸滲劑的要好很多，所以，現(xiàn)在越來越多的企業(yè)選擇使用有機(jī)浸滲機(jī)，那么，對于有機(jī)浸滲劑和無機(jī)浸滲劑它們在本質(zhì)上有什么區(qū)別呢?

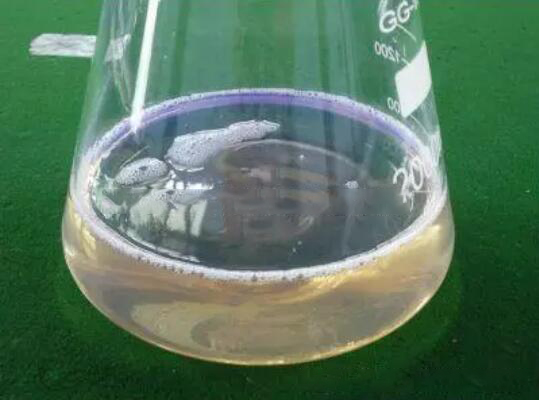

　　無機(jī)浸滲劑是由幾種無機(jī)物構(gòu)成，如硅酸鈉等。有機(jī)浸滲劑(Impregnant Sealant)是由幾十種有機(jī)物配制而成的液態(tài)物質(zhì)。無機(jī)浸滲早于有機(jī)浸滲，常見的無機(jī)浸滲液是硅酸鈉的水溶液(硅酸鹽，俗稱水玻璃)。

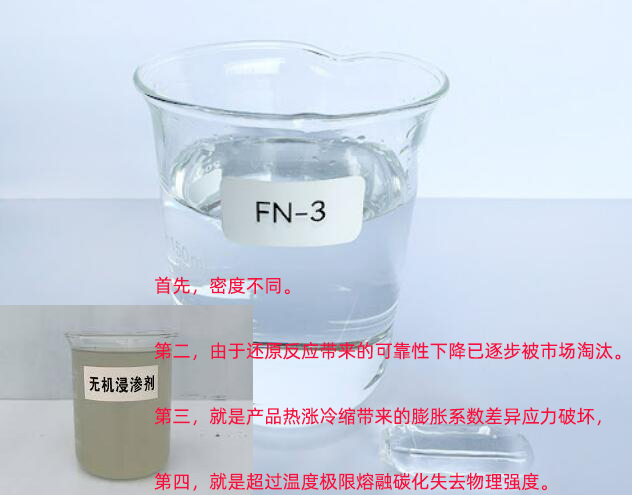

　　首先，密度不同。無機(jī)浸滲劑一般含水率在50%-70%，密度1.3-1.5g/cm3，粘度30-50mpa.s。

　　滲入微孔后通過自然晾干或烘干方式排出溶液中的水分，留下硅酸鹽粉末用來堵漏，固化機(jī)理屬于物理變化，孔隙內(nèi)的硅酸鹽粉末一旦與潮濕空氣中的水或其他水分子結(jié)合，又會還原成硅酸鹽水溶液慢慢滲出微孔，堵漏慢慢失效。由于水分的揮發(fā)導(dǎo)致浸滲介質(zhì)體積收縮，一般需要2次或多次浸滲從而降低堵漏效率。

　　第二，由于還原反應(yīng)帶來的可靠性下降、干燥的硅酸鹽脆性大導(dǎo)致與產(chǎn)品熱漲冷縮系數(shù)的偏差、粘度大清洗性差等諸多因素，除了一些大漏產(chǎn)品或耐溫要求高的場合(最高可耐600℃)，已逐步被市場淘汰。

　　無機(jī)浸滲失效主要是產(chǎn)品與水接觸，比如夏天或南方潮濕的環(huán)境，再比如產(chǎn)品直接涉水，

　　第三，就是產(chǎn)品熱漲冷縮帶來的膨脹系數(shù)差異應(yīng)力破壞，

　　第四，就是超過溫度極限熔融碳化失去物理強(qiáng)度。

　　有機(jī)浸滲劑是一種高分子材料，市場中常見的是熱固型浸滲液，主要成分是甲基丙烯酸酯類物。

　　一般密度在1.03-1.07g/cm3之間，粘度5-10mpa.s，不含水。

　　通過催化劑、溫度等媒介發(fā)生交聯(lián)化學(xué)反應(yīng)，固化機(jī)理為化學(xué)變化，不可逆。

　　如果液態(tài)下介質(zhì)的純度高品質(zhì)好，一般液態(tài)到固態(tài)接近等體積變化過程，所以堵漏合格率高，一般微孔零部件只要工藝滿足要求、硬件設(shè)施達(dá)標(biāo)，介質(zhì)性能優(yōu)異，一次浸滲合格率能達(dá)到98%左右，甚至更高。

　　浸滲劑(含浸液)的性能及其要求：

　　1、浸滲劑的基本性能要求：

　　對鑄造缺陷有良好的滲透性，浸滲劑還應(yīng)具有無毒、無污染、不易燃、穩(wěn)定性好的性能。當(dāng)浸滲劑固化后，應(yīng)與鑄件形成堅(jiān)實(shí)的整體，浸滲劑固化物具有良好的耐熱、耐酸堿腐蝕、耐溶劑、不可逆性(不會變會浸滲劑液體或膏體)以及與基體較接近的力學(xué)性能。

　　2、浸滲劑的新性能要求：

　　除了上述基本要求之外，由于浸滲已經(jīng)成為很多工廠企業(yè)的一道關(guān)鍵生產(chǎn)工序，所以要在浸滲效率、節(jié)能降耗方面要有好的表現(xiàn)，具體來講，

　　新要求1、容易清洗：3分鐘之內(nèi)清洗掉殘留浸滲劑，包括螺絲孔內(nèi)的殘留。

　　新要求2、固化時(shí)間短：10分鐘完成固化。

　　新要求3、浸滲劑消耗量少：工件上殘留浸滲劑少。

　　最新一代有機(jī)浸滲劑(3代)：

　　為滿足上述3點(diǎn)新要求，1992年在日本研制出第3代有機(jī)浸滲劑，目前是最新最好的，生產(chǎn)廠家比較少，很多知名大企業(yè)都在使用，完全滿足了上述3點(diǎn)新要求。

　　3代有機(jī)浸滲劑與無機(jī)浸滲劑的比較：

　　以第三代有機(jī)浸滲劑IMPRETECH YJ-85C為例，YJ-85C是1992年在日本工作期間研發(fā)成功并投入商用的，回國后開始國產(chǎn)。綜上所述，雖然無機(jī)浸滲劑比有機(jī)便宜10倍，但無機(jī)浸滲的總體成本是大的，但工作溫度長期連續(xù)在250℃-300℃的耐熱的零部件只能用無機(jī)浸滲。其它情況特別是批量生產(chǎn)，應(yīng)該用有機(jī)浸滲。

　　總結(jié)：以上就是關(guān)于《有機(jī)浸滲劑與無機(jī)浸滲劑本質(zhì)上的區(qū)別》的全部內(nèi)容，希望對大家有所幫助。想了解更多有浸滲加工、浸滲設(shè)備、浸滲機(jī)械、浸滲液（劑）的相關(guān)內(nèi)容，請收藏本站及時(shí)關(guān)注本站更新。澤豐浸滲官方網(wǎng)址：txbook.com.cn
「浸滲設(shè)備廠家」電話：15888661253
（備注：出于傳播知識、信息的目的，本站部分文章、圖片來源于網(wǎng)絡(luò)，如有侵權(quán)請第一時(shí)間告知，小編核實(shí)后會立刻刪除，不接受、不回復(fù)任何形式的惡意索賠。）
